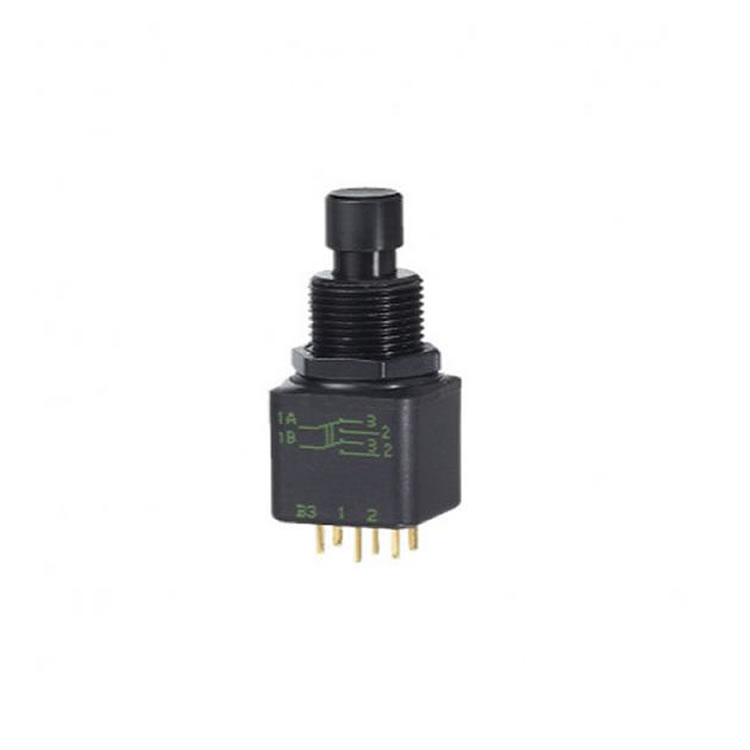

法国 APEM 面板开关 13000X778系列

双刀双掷交替动作按钮，触点高度可靠，适用于低电平或电源应用。它们的双壳结构可提供额外的机械强度。该系列专业按钮开关适用于军事和其他高规格环境。

该按钮具有紧凑的尺寸和可替代的功能，可以很好地替代拨动开关，后者很难集成到轻型装甲车的狭窄驾驶舱中。

主要特点

触点：高度可靠的触点，适用于低电平应用或电源应用。

双层外壳，具有较高的机械强度和较高的电绝缘性。

紧凑的尺寸：交换机的后端小，可以节省面板后面的空间。

阀体，衬套，柱塞和硬件的表面为亚光黑色。

面板密封达到IP 67，这些开关的正面由两个O形圈密封，并具有完整的后端密封。

焊片或PC端子

一般规格

•总行程：2.5毫米（0.098）

•扭矩：最大1.50 Nm（1.10英尺磅）。施加到螺母

•面板厚度：8毫米（0.315）最大。

环境指标

•冲击测试：50 g-11 ms（IEC 68-2-27）

•振动：10-500 Hz-10 g（IEC68-2-6）

•工作温度：-40°C至+85°C

•湿度测试：56天，93％RH，40°C（IEC 68-2-3）

•盐雾测试：96小时（IEC 68-2-11）

电气规格

•最大 电阻负载时的最大电流/电压额定值：4 A 28 VDC

•最小负载：10 mA 50 mV，10 µA 5 VDC

•初始接触电阻：最大10mΩ。

•绝缘电阻：最小1,000MΩ。在500 VDC时

•介电强度：

1,000 Vrms，至少50 Hz。端子之间

2,000 Vrms 50 Hz（最小值）极间

2,000 Vrms 50 Hz以上 端子和框架之间

•触点弹跳：最大2 ms。

•电气寿命：

-在4 A 28 VDC时：10,000个循环

-在低电平（50 mV 10 mA）下：150,000个循环

用料

•外壳：带PBT外壳（环氧树脂密封）的邻苯二甲酸酯（DAP）

•执行器：黄铜，镀黑铬

•衬套：黄铜，镀黑铬

•触点：镶嵌银-镍阻挡层上镀金
